Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody.

Skriňa extrudéra vystužená sklenenými vláknami elektromagnetických ventilov Rain RN ľahko vydrží tlak až do 12 bar. Vďaka tuhej membráne, ktorá je nesená pružinou, nedochádza k poškodeniu konštrukcie ani pri vysokom tlaku vody. Z dôvodu spoľahlivosti sú vybavené samostatným filtrom. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 1/2″, 3/4″ a 1″, so solenoidom 24 V alebo 9 V. Ventily RN sa ojedinele predáva aj s holendrovým pripojením.  Na boku elektroventilov Rain sa nachádza páka na ručné spustenie zavlažovania. Ventily potrebujú na prevádzku najmenej 1,0 baru. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily RN sú pomalé uzatváracie ventily, ktoré pri zatvorení zabránia kladivovému efektu, aby nedošlo k poškodeniu systému.

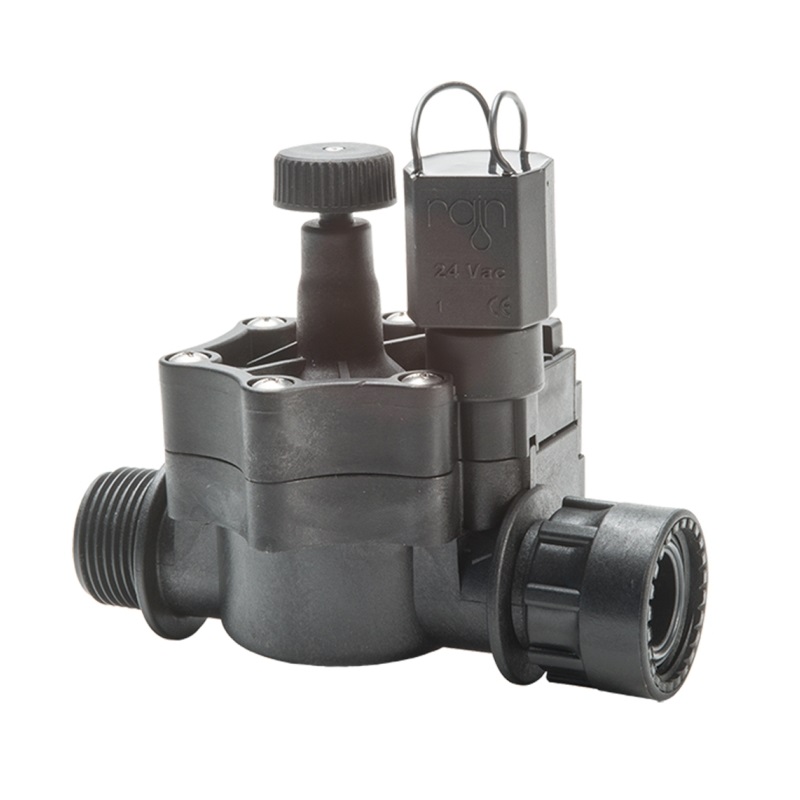

Rain RN 155 PLUS FC 24VAC – 1″MxUN – PRO s 1″ vonkajším/holendrovým závitom je 24 V elektromagnetický ventil s pomalým uzatváraním, na ktorom je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov. Ak tlak v našom systéme prekročí optimálny prevádzkový tlak trysiek, odporúčame použiť elektroventil s regulátorom prietoku. S regulátorom prietoku sa dá znížiť prierez prúdu a následne znížiť tlak tak, aby sa tlak mohol nastaviť na optimálnu hodnotu. Fungujú dobre aj pri nízkom prietoku vody.Fungovanie elekroventila:

Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Ventily sú v základnom stave otvorené, zatvoria sa pod tlakom vody. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému.

PARAMETRE

●
Veľkosť: 1”

●
Extrudované telo je spevnené skleneným vláknom

●
Jednokusová membrána pre spoľahlivé uzatváranie

●
Membránová pružina z nerezovej ocele pre hladké uzatváranie

●
Výpustná páčka pre manuálne otvorenie

●
Energicky efektívny solenoid

●
Bez ovládania prietoku

ELEKTRICKÉ ŠPECIFIKÁCIE

●
Veľkosť: 1” – vonkajší závit x holendrový vnútorný závit

●
Prietok: 30 až 150 l/min (1,8 až 9,0 m3/h)

●
Odporúčaný tlak: 1,0 až 12,0 bar (100 až 1 200 kPa)

●
Teplotná odolnosť: 4 až 70 °C

ŠPECIFIKÁCIE CIEVOK

●
Napájanie: 24 VAC

●
Spínací prúd: 0.43 A (9.8 VA)

●
Pracovný prúd: 0.21 A (4.8 VA)

ROZMERY

●
Výška: 11,4 cm

●
Dĺžka: 13,9 cm

●
Šírka: 8,1 cm
