Popis

Elektromagnetický ventil je jedným z najdôležitejších prvkov automatického zavlažovacieho systému. Boli vyvinuté na rozdelenie zavlažovacieho systému a prevádzku zavlažovacích zón. Pri používaní elektroventilov je nevyhnutné do systému nainštalovať filter. Ak sa do elektroventilu dostane špina, môže to spôsobiť vážne poškodenie ventilov, poškodenie membrány, úplné zatvorenie ventilu a plytvanie vody.

Elektromagnetické ventily Hunter PGV sú vyrobené z vysokej kvality PVC, ktoré ľahko vydržia tlak až do 10 bar. Vďaka tuhej membráne, ktorá je nesená pružinou, nedochádza k poškodeniu konštrukcie ani pri vysokom tlaku vody. Z dôvodu spoľahlivosti sú vybavené samostatným filtrom a extrémne odolným solenoidom. Je ho možné dostať s regulátorom prietoku, bez regulátora prietoku, vo veľkosti 1″, 6/4″ a 2″, so solenoidom 24 V alebo 9 V. Elektroventily Hunter PGV sú vybavené malou preplachovacou skrutkou a dajú sa manuálne spustiť otočeným solenoidu o 1/4 otáčky. Ventily potrebujú na prevádzku najmenej 1,5 baru. To je tlak, pri ktorom sa membrána úplne uzatvára a bráni ďalšiemu toku vody v tomto štádiu. Elektromagnetické ventily PGV sú pomalé uzatváracie ventily, ktoré pri zatvorení zabránia kladivovému efektu, aby nedošlo k poškodeniu systému.

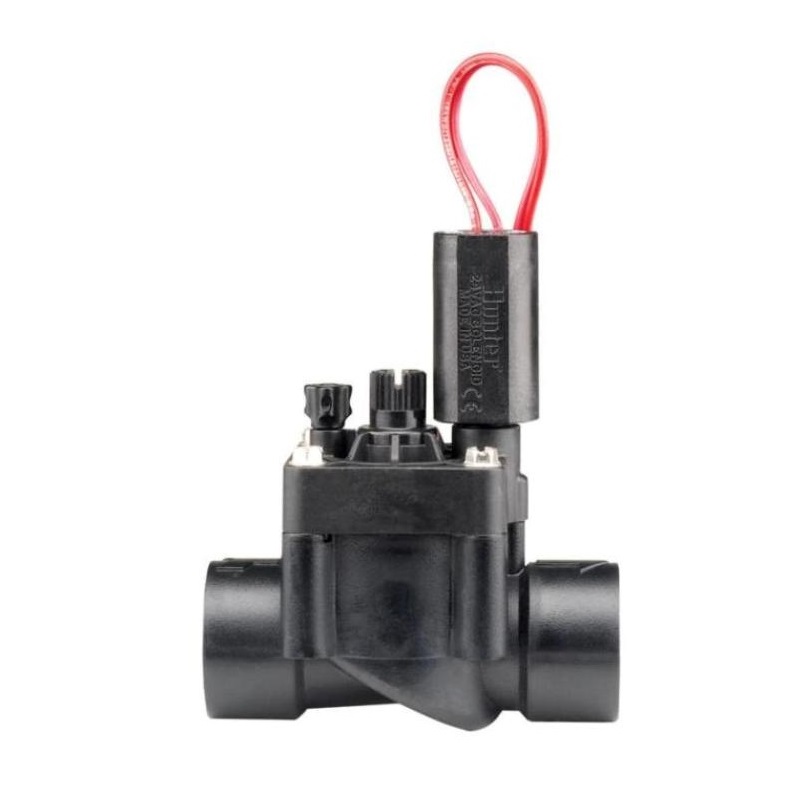

Hunter PGV-101G-B s 1″ vnútorným závitom je 24 V elektromagnetický ventil s pomalým uzatváraním, na ktorom je možné regulovať prietok vody. Bol vyvinutý na zavlažovanie rodinných domov a malých parkov. Ak tlak v našom systéme prekročí optimálny prevádzkový tlak trysiek, odporúčame použiť elektroventil s regulátorom prietoku. S regulátorom prietoku sa dá znížiť prierez prúdu a následne znížiť tlak tak, aby sa tlak mohol nastaviť na optimálnu hodnotu. Fungujú dobre aj pri extrémne nízkom prietoku vody.

Fungovanie elekroventila:

Aby elektroventily fungovali, je potrebný nepretržitý tlak vody. Ventily sú v základnom stave otvorené, zatvoria sa pod tlakom vody. V prevádzke sú ovládané solenoidom pomocou elektrického impulzu z ovládača. 24 V solenoid vyžaduje na ovládanie elektroventilov sieťový ovládač. Ventily s 9 V DC solenoidmi boli vyvinuté pre batériové riadiace jednotky. Elektroventil sa uzavrie, keď voda preteká cez otvor bránice do priestoru membrány, kde sa vytvára vnútorný tlak. V membránovom priestore voda vyvíja tlak na membránu na väčšej ploche, čo spôsobuje, že membrána je v uzavretej polohe, čím bráni prietoku vody do systému. Keď solenoid dostane signál z ovládača, železné jadro solenoidu sa stiahne, čím sa uvoľní obtok, čím sa uvoľní tlak v membránovom priestore. Membrána potom stúpa so zvyšujúcim sa tlakom závlahovej vody a voda bude voľne prúdiť so systému.

PARAMETRE

●
Veľkosť: 1”

●
Externé a interné manuálne odvzdušnenie umožňuje rýchlu a ľahkú aktiváciu priamo na ventile

●
Utesnenie membrány s dvojitou obrubou pre špičkový výkon bez priesakov

●
Voliteľne: Cievky s jednosmerným napájaním umožňujú použiť riadiace jednotky napájané z batérií

●
Uchytené skrutky veka zaistia bezproblémovú údržbu ventilu

●
Podpora nízkeho prietoku umožňuje použitie výrobkov určených na mikro zavlažovanie

●
Zapuzdrená cievka napájaná striedavým napätím 24 V s uchyteným piestom pre bezproblémový servis

●
Teplotná odolnosť: 66 °C

›
Regulácia tlaku Accu-Sync

ELEKTRICKÉ ŠPECIFIKÁCIE

●
Veľkosť: 1” – vnútorný závit

●
Prietok: 0,7 až 150 l/min (0,05 až 9 m3/h)

●
Odporúčaný tlak: 1,5 až 10 bar (150 až 1 000 kPa)

ŠPECIFIKÁCIE CIEVOK

●
Cievka 24 VAC:

– nárazovo 350 mA, trvale 190 mA, 60 Hz

– nárazovo 370 mA, trvale 210 mA, 50 Hz

ROZMERY

●
Výška: 13 cm

●
Dĺžka: 11 cm

●
Šírka: 6 cm
